MAKER MIDI: Primera parte

Construye tu propio controlador MIDI





¡Estas a punto de construir tu MAKER MIDI!



Descripción General



¿Te has sentido limitado por no tener un controlador MIDI a la hora de intentar producir música en tu computadora? El Maker MIDI quizá es lo que estas buscando.

Un controlador MIDI te permite controlar tu computadora y utilizarlo con diferentes estaciones de trabajo de audio digital (EAD). Un EAD nos permite grabar y editar audio a través de instrumentos virtuales o instrumentos reales conectados a tu computadora.

El controlador MIDI te permitirá recibir y mandar mensajes a tu computadora y que en conjunto con el EAD podrás crear lo que a tu mente se le ocurra. Todos los controles del Maker MIDI pueden ser asignados a casi cualquier cosa, desde asignarlo al volumen de un instrumento hasta un controlar un filtro.

El Maker MIDI lo puede hacer cualquiera. Para poder crearlo necesitarás lo siguiente.


Odoo image and text block

Pre-requisitos

Impresora 3D MakerMex

Filamento (PLA, ABS)

Arduino IDE

Computadora

Componentes



Odoo - Sample 1 for three columns

1 x Arduino Mega



Odoo - Sample 2 for three columns

6 x Potenciometros lineares de 10k



Odoo - Sample 3 for three columns

12 x Botones Arcade


Odoo - Sample 1 for three columns

6 x Perillas



Odoo - Sample 2 for three columns

1 x Cable USB tipo A a B



Odoo - Sample 3 for three columns

1 x Resistor de 4.7 kΩ


Odoo - Sample 1 for three columns

4 x Tornillos allen M5 x 25mm



Odoo - Sample 2 for three columns

2 x Tornillos allen M2.5 x 10mm y rondanas



Odoo - Sample 3 for three columns

Cables



Odoo image and text block

Herramientas

Cautin

Filamento para soldar (estaño)

Pasta para soldar

Pinzas de punta delgada

Pinzas pela cable

Desarmador de cruz

Llave allen M5

Llave allen M2.5

Diagrama

 Guía de conexiones

Software I

¡Hora de programar tu Arduino!

  Odoo - Sample 1 for three columns

1- Conecta tu Arduino

Conectaremos nuestro controlador a la computadora con el cable USB.



Odoo - Sample 2 for three columns

2- Arduino IDE

Abre el entorno de desarrollo y configurado. Para poder cargar el programa en Arduino Mega tendremos que hacer clic en la pestaña Herramientas y en la opción Placa se selecciona la placa Arduino Mega 2560. En la opción Placa seleccionaremos el puerto donde esté conectado nuestro controlador.



Odoo - Sample 3 for three columns













3- ¡A compilar!

En la pestaña Archivo seleccionaremos el archivo MIDI controller. Una vez abierto el programa le daremos clic en el icono de flecha (círculo naranja). Se cargará el programa y nos aparecerá un mensaje como el que aparece dentro del rectángulo naranja. Esto significa que el programa se compiló con éxito.

    Impresión 3D

    Imprimiendo nuestra carcasa

     Odoo CMS - a big picture

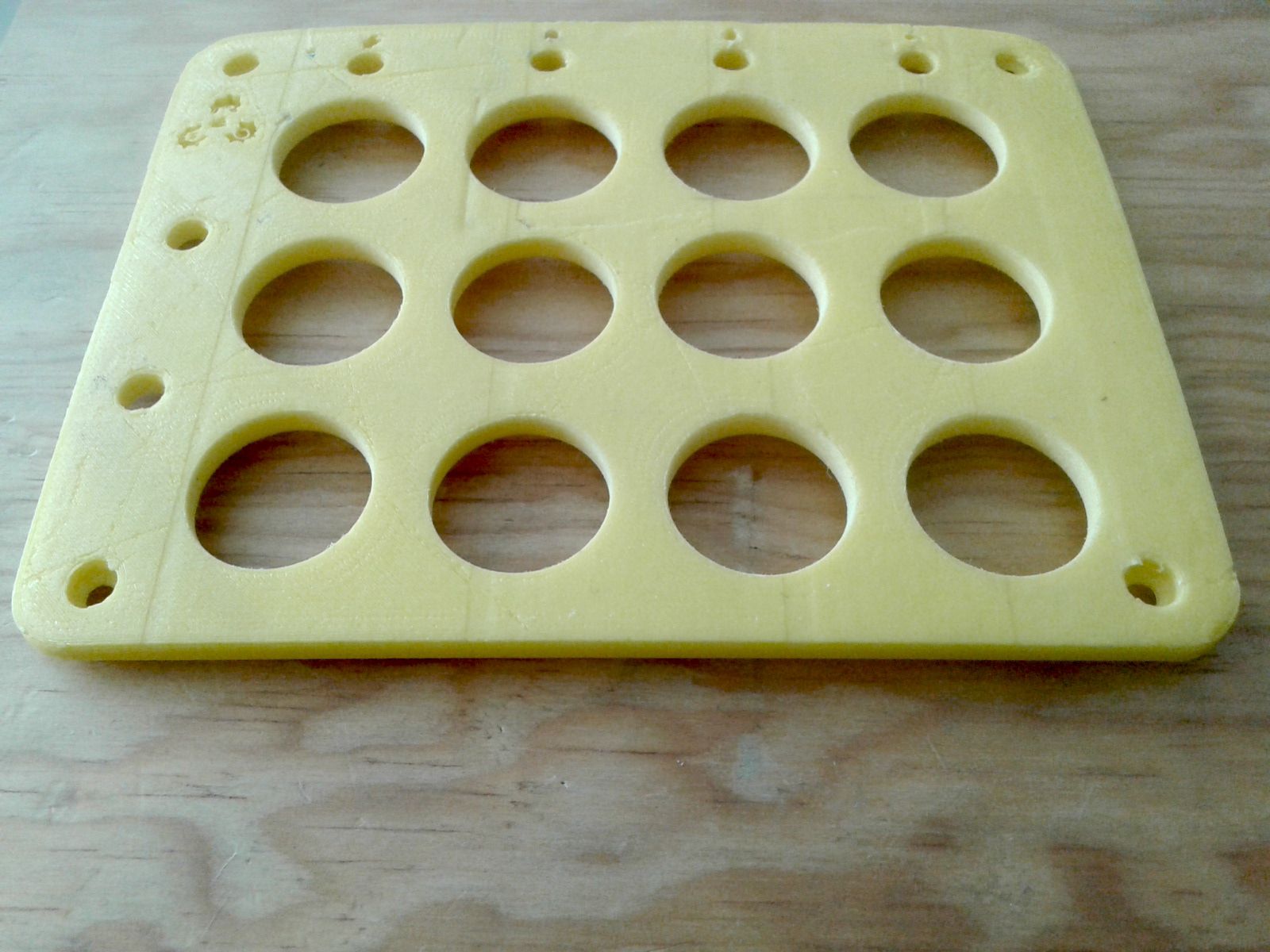

    Tapa carcasa

    En esta pieza irán montados los potenciometros y los botones arcade




    Pieza inferior de la carcasa

    En esta pieza se montará el Arduino.

    Cableado

    ¡También vamos a soldar!

    Odoo - Sample 1 for three columns

    Guía de conexiones

    Recuerda utilizar esta guía para poder llevar a cabo el cableado de manera correcta.

    Odoo - Sample 2 for three columns

    Cableado

    Vista general de cableado en los botones y potenciometros. Cada cable se cortó a una longitud de 25 cm para que pudiéramos conectar  nuestro controlador de manera sencilla.



    Odoo - Sample 3 for three columns

    Conexión a Arduino

    Antes de conectar cada cable a los pines de nuestro Arduino agrupamos los cables con cinchos pequeños para poder tener un mejor control.

    Ensamble

    Uniendo todas nuestras piezas








    Montando el  Arduino

    Montaremos nuestro controlador en la parte inferior de nuestra carcasa. Para montarlo se utilizaron los tornillos M2.5.


    Odoo - Sample 2 for three columns

    Montando la tapa

    Se ensambló la tapa de la carcasa. Para ensamblarla se utilizaron los 4 tornillos M5.



    Odoo - Sample 1 for three columns

    Perillas

    Se montaron las perillas en cada uno de los potenciometros. Antes de ponerlos nos aseguramos de poner cada potenciometro hasta al tope. Después se montó cada perilla y que ésta coincidiera con el tope de cada potenciometro.

    Odoo - Sample 2 for three columns

    Listo

    Para finalizar con el ensamblado se aseguraron al tope los tornillos y se probo cada unos los botones, potenciometros y se conectó el cable USB.



    Fin de la primera parte

    ¡Tu MAKER MIDI está casi listo!

    En esta primera parte del armado de nuestro MAKER MIDI solo llegaremos hasta el ensamblado. En la segunda parte comenzaremos con el proceso de convertir nuestro controlador a un MIDI virtual. Para convertirlo a MIDI virtual necesitaremos una serie de programas que nos permitirán enviar señales MIDI a nuestra computadora y finalmente producir música con nuestro software de preferencia. Si aun no tienes un software para producir música te daremos una lista de programa gratuitos y que por supuesto son Open Source.

    ¡Estén atentos a la segunda parte de la construcción del MAKER MIDI ¡No olvides visitar los otros posts y darle una recorrido completo a nuestra página!
